三层别墅外观效果图首层266平方米图纸编号T61413

t61413号别墅设计图纸规格介绍:
占地规格:门面(即左右方向)13.5米〈未计左边采光井凸出1.2米〉X进深(即前后方向)23.6米〈未计前后台阶各2米〉
建筑面积:927.16平方米
地下室面积:284.82平方米
一层面积:266.30平方米
二层面积:228.10平方米
三层面积:147.94平方米
图纸张数:效果图13张、施工图共107张A3规格(即建施、结施、水施、电施)


t61413号别墅地下室内功能介绍:
娱乐大厅带采光井 [约28平方米/1平方米]〈左面中间〉
影视大厅 [约51平方米]〈左前面〉
酒窖 [约46平方米]〈左后面〉
卧室1 [约25平方米]〈右后面靠右〉
卧室2带卫生间带衣帽间带采光井 [约17平方米/5平方米/5平方米/8平方米]〈右后面〉
卧室3 [约32平方米]〈右前面〉
公用卫生间 [约6平方米]〈右面中间〉
普通楼梯和电梯 [约23平方米]〈右面中间〉

t61413号别墅首层室内功能介绍:
客厅 [约51平方米]〈左前面〉
门楼和入门玄关 [18平方米/11平方米]〈右前面〉
休闲厅 [约28平方米]〈左面中间〉
公用卫生间 [约6平方米]〈右面中间〉
普通楼梯和电梯 [约23平方米]〈右面中间〉
餐厅带后门廊 [约39平方米/17平方米]〈右后面〉
厨房 [约22平方米]〈后面中间〉
卧室4带卫生间带衣帽间 [约17平方米/5平方米/5平方米]〈右后面〉

t61413号别墅二层室内功能介绍:
普通楼梯和电梯 [约23平方米]〈右面中间〉
卧室5带卫生间带衣帽间带书房带阳台 [约36平方米/16平方米/15平方米/11平方米/18平方米]〈前面左到右和左面中间〉
卧室6带卫生间带衣帽间 [约17平方米/11平方米/8平方米]〈右后面〉
卧室7带阳台 [约17平方米/17平方米]〈后面中间〉
书房 [约29平方米]〈右后面〉
公用卫生间 [约8平方米]〈左面中间靠后〉

t61413号别墅三层室内功能介绍:
普通楼梯和电梯 [约23平方米]〈右面中间〉
前面露天阳台 [约69平方米]〈正前面〉
卧室8带卫生间带衣帽间带书房带阳台 [约34平方米/20平方米/18平方米/19平方米/20平方米]〈左前面和后面左到右〉

t61413号别墅外墙全部采用荔枝面沙漠棕石材干挂、外墙纯石材别墅、屋面用310X310S瓦

本套别墅设计图纸提供右侧带车库方案施工图纸参考,如需带车库则门面宽度20未计采光井1.2米

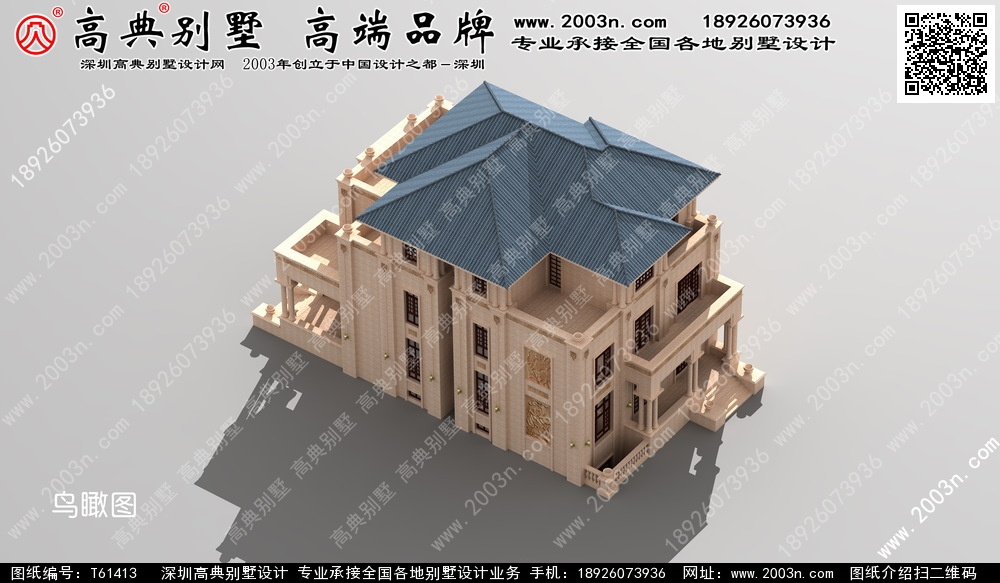

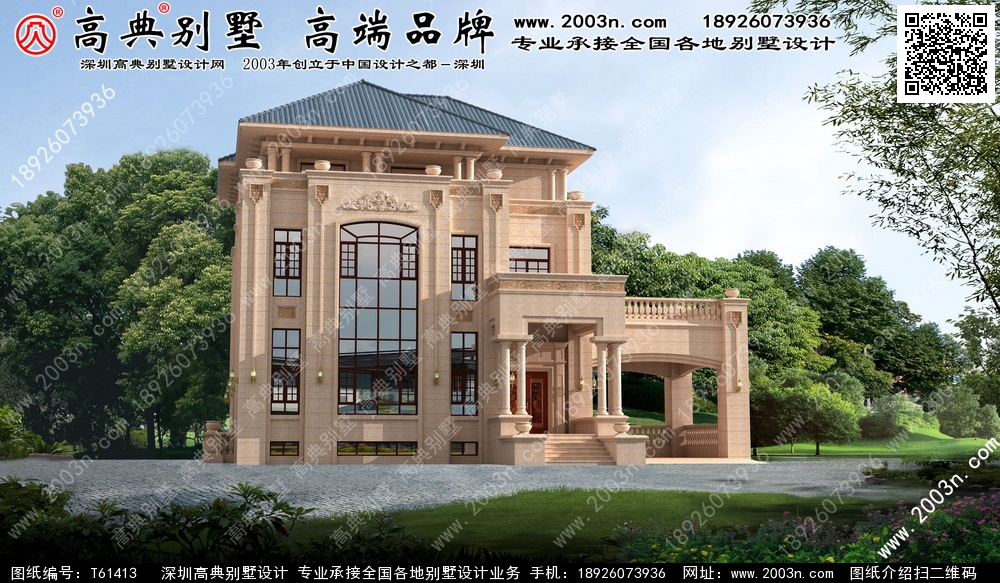

三层别墅外观效果图首层266平方米图纸编号T61413

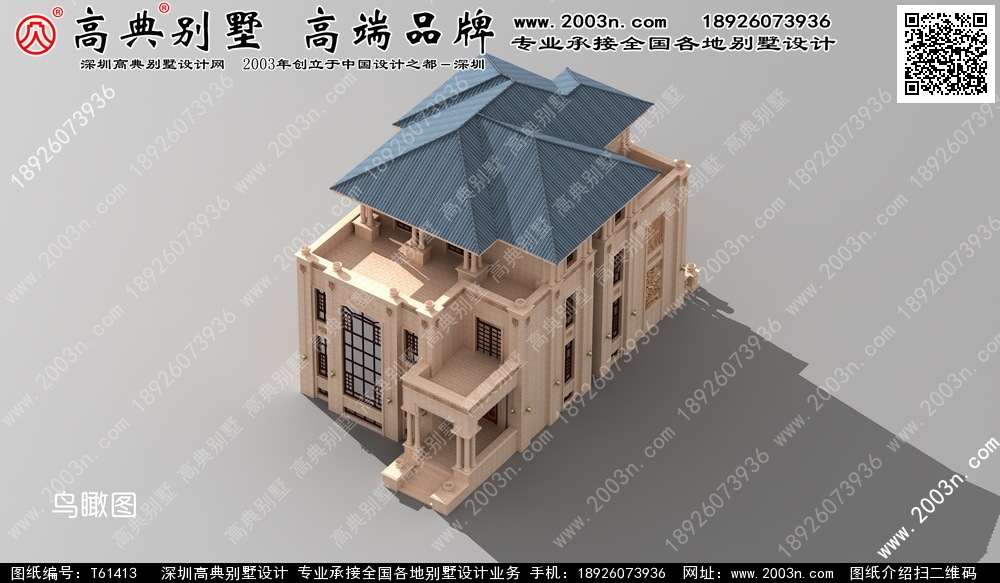

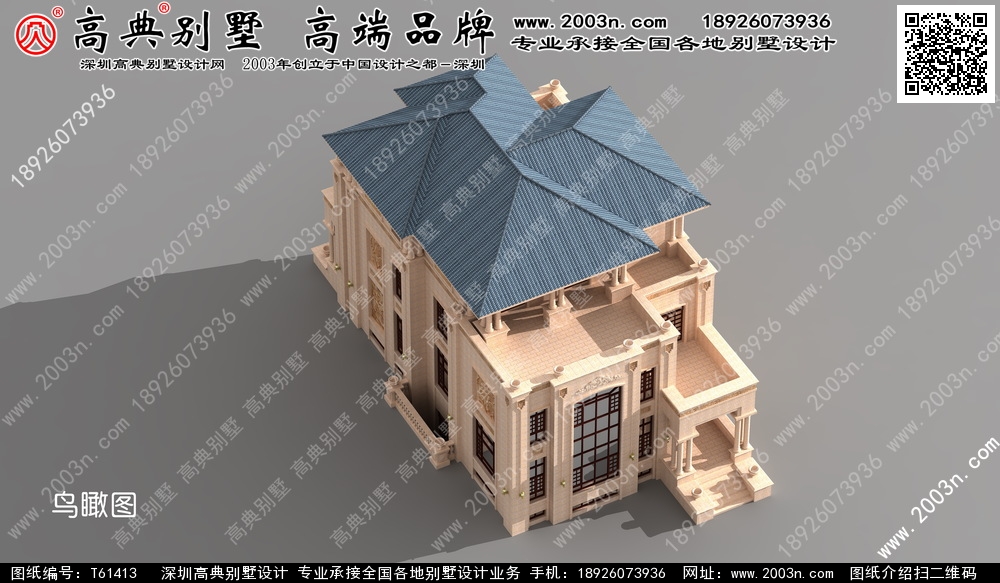

三层别墅外观效果图首层266平方米图纸编号T61413

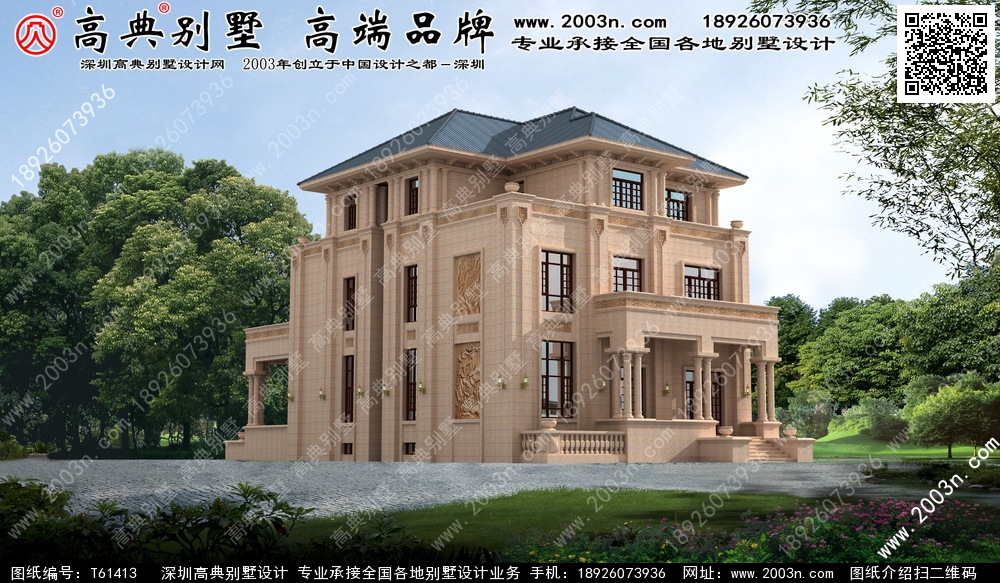

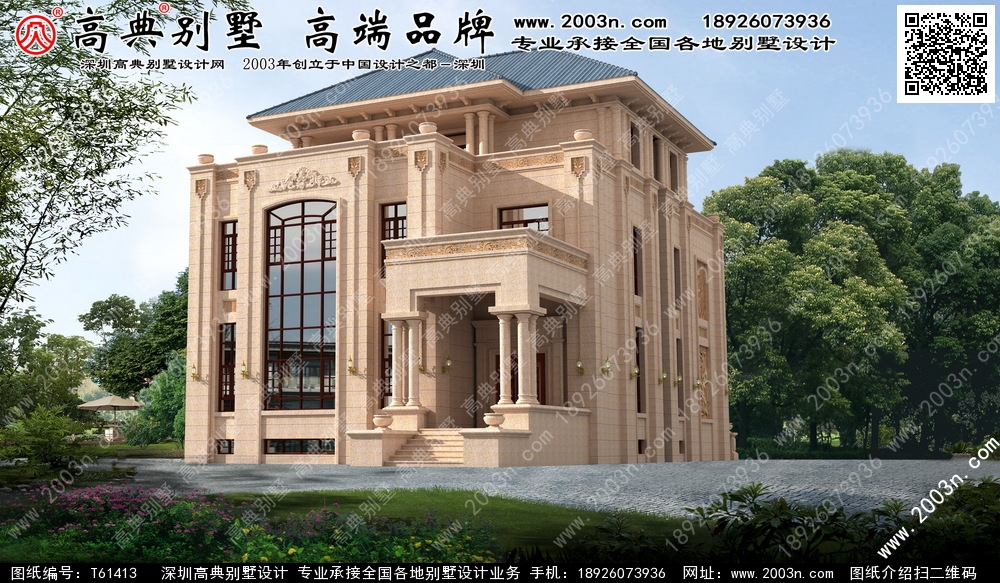

三层别墅外观效果图首层266平方米图纸编号T61413

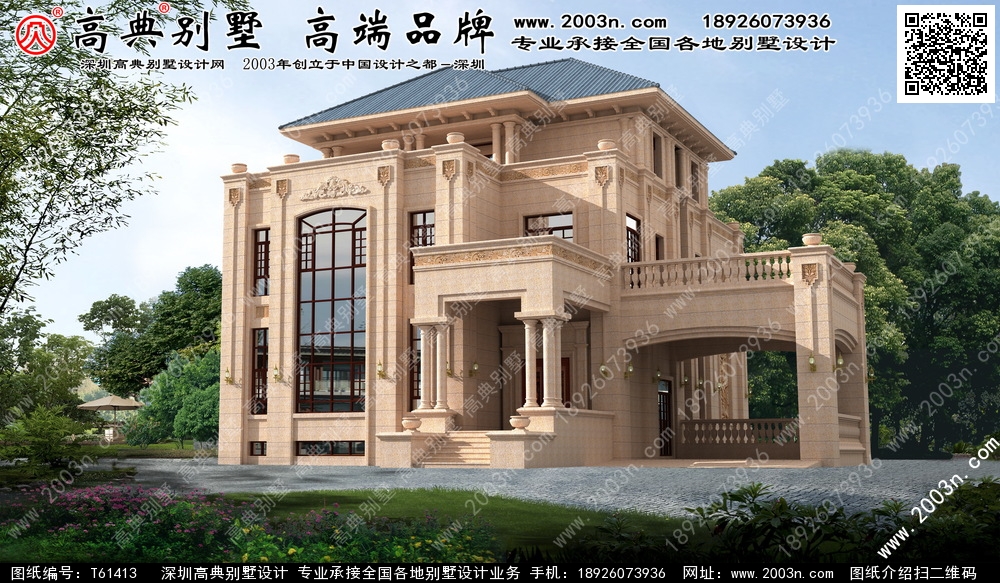

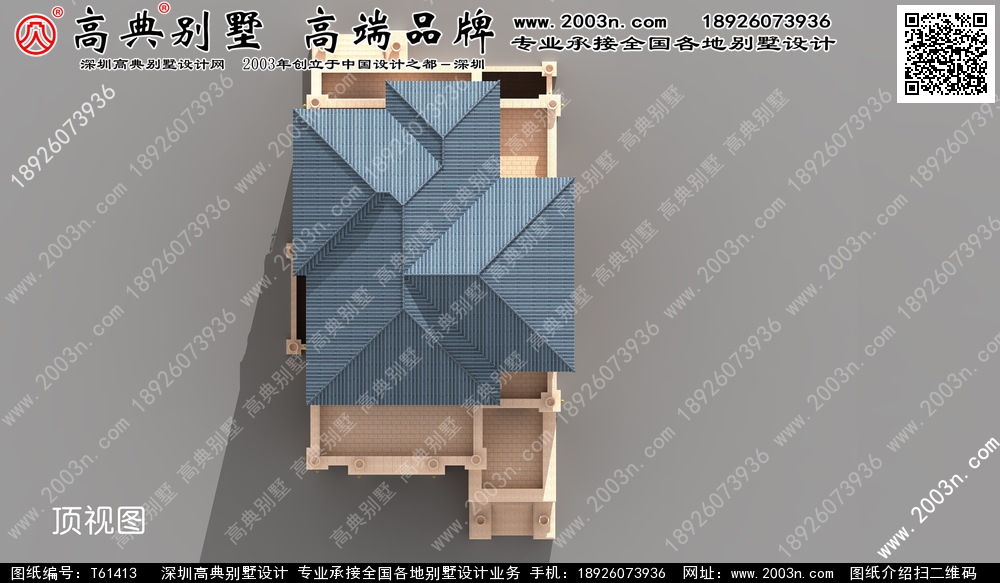

三层别墅外观效果图首层266平方米图纸编号T61413

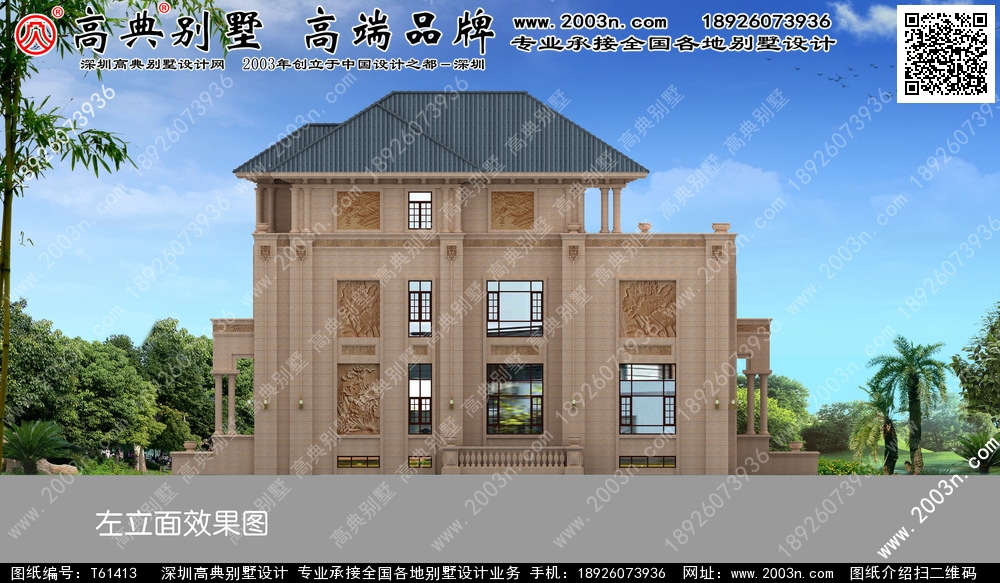

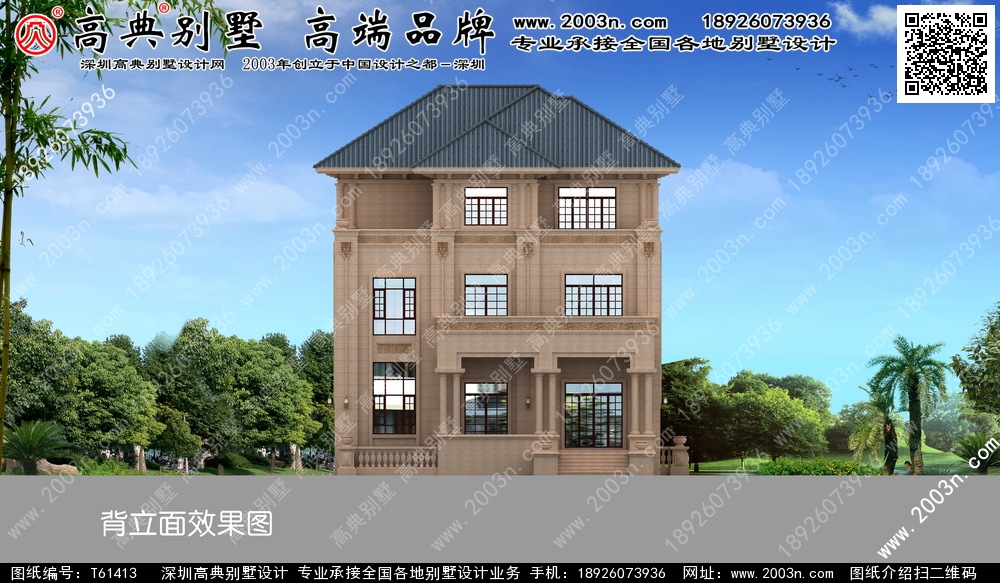

三层别墅外观效果图首层266平方米图纸编号T61413

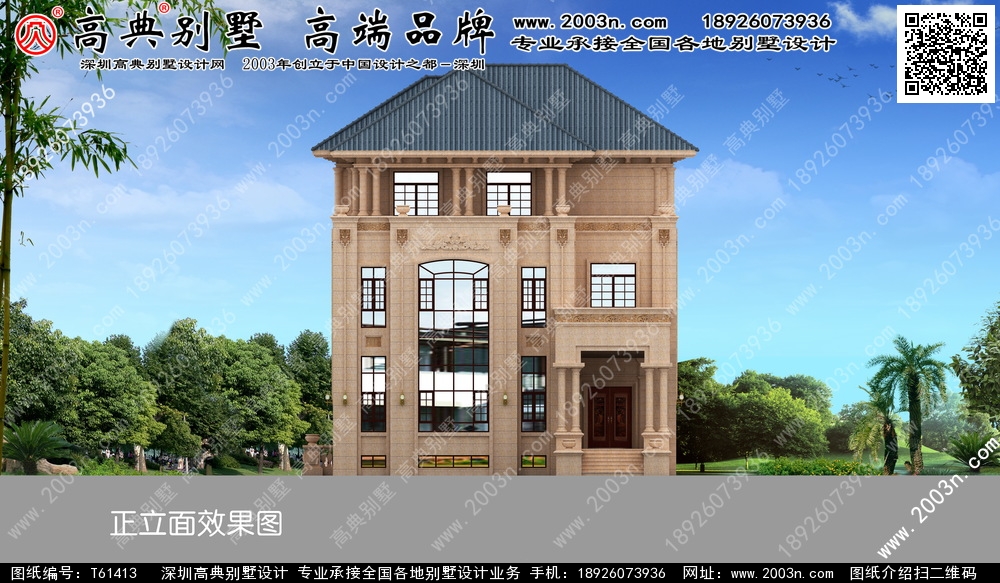

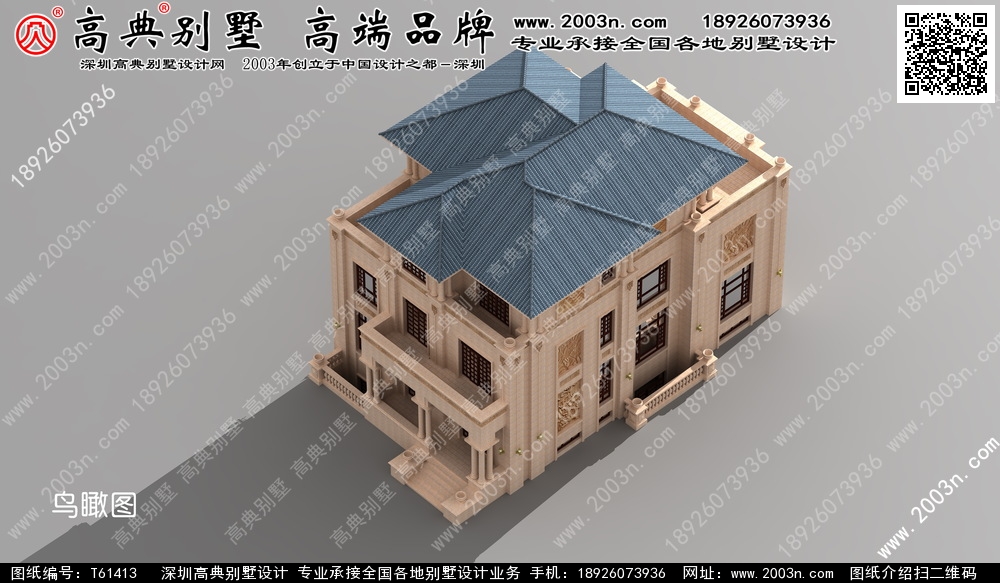

三层别墅外观效果图首层266平方米图纸编号T61413

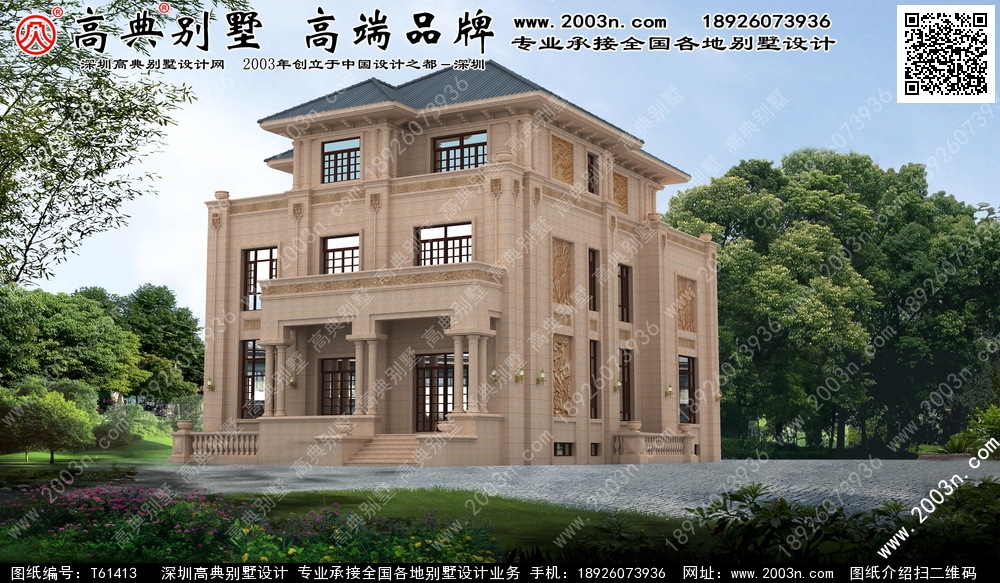

三层别墅外观效果图首层266平方米图纸编号T61413

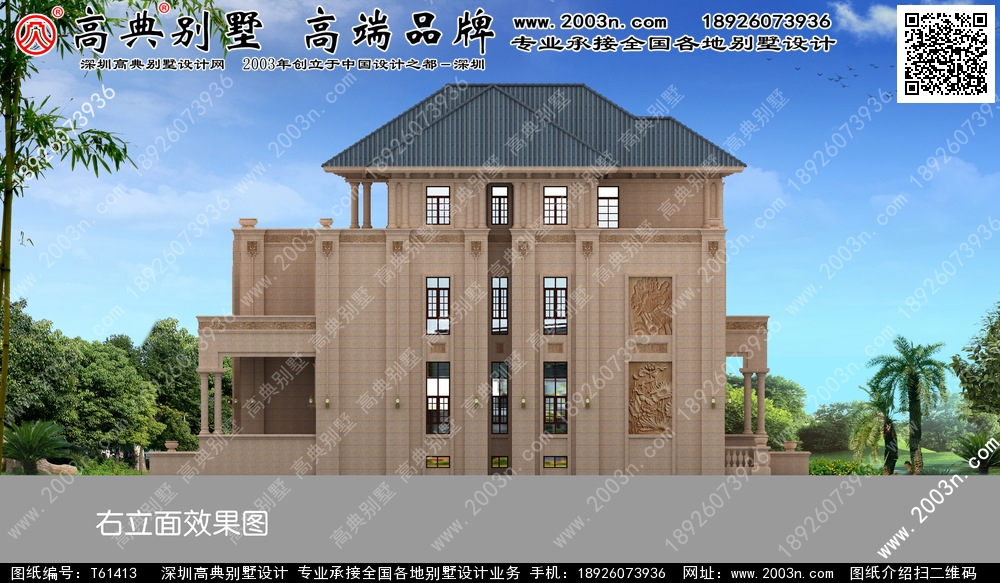

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413

三层别墅外观效果图首层266平方米图纸编号T61413



别墅设计图纸大全

图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
