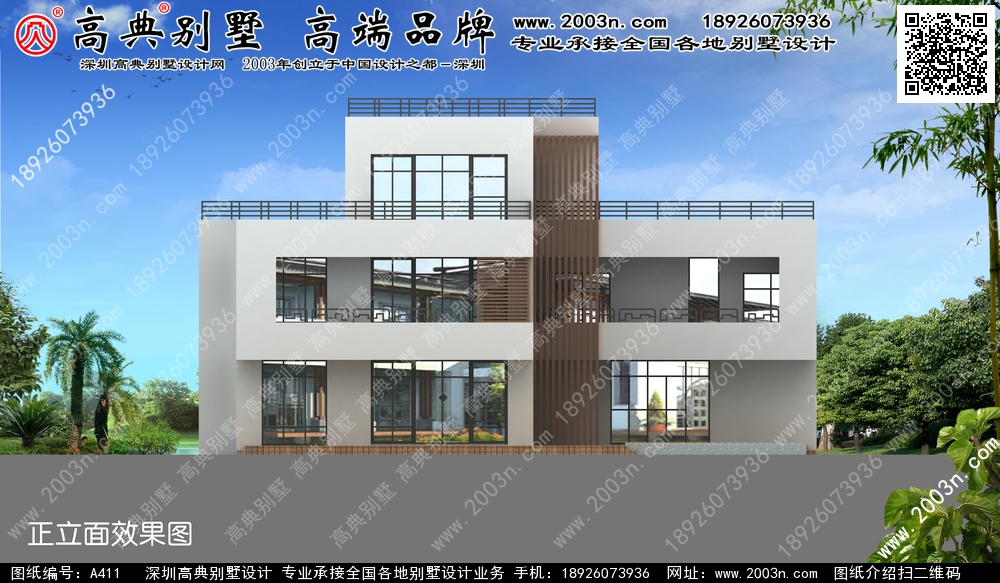

别墅外观效果图首层165平方米a411号别墅设计图

A411号别墅设计图纸及效果图介绍:
占地规格:门面19.6米X深度15.5米
一层面积:165.51平方米
二层面积:193.99平方米
三层面积:81.96平方米
建筑面积:441.46平方米
图纸内容:效果图12张施工图60张A3(即建筑、结构、给排水、电气四个专业)


首层室内功能介绍:
泳池 (约33平方米)(右前面)
亲水平台 (约75平方米)(前面)
客厅 (约31平方米)(前面中间)
餐厅 (约16平方米)(后面中间靠右)
厨房 (约8平方米)(右后面)
公卫 (约4平方米)(后面中间)
L型楼梯 (约8平方米)(左后面靠右)
卧室1带卫生间 (约17平方米/5平方米)(左后面)
卧室2带卫生间 (约14平方米/3平方米)(左前面)
休闲厅 (约12平方米)(后面中间靠左)

二层室内功能介绍:
卧室3带卫生间、露台 (约17平方米/5平方米/2平方米)(左后面)
卧室4 (约14平方米/3平方米)(左前面)
卧室5带卫生间、阳台 (约30平方米/4平方米/16平方米)(右后面和右前面)
L型楼梯 (约8平方米)(后面中间)
起居厅 (约31平方米)(前面中间)

三层室内功能介绍:
阳台 (约44平方米)(右后面和右前面)
公卫带洗衣房 (约4平方米/2平方米)(后面中间)
L型楼梯 (约8平方米)(后面中间靠左)
娱乐健身 (约40平方米)(前面中间)
屋顶花园 (约56平方米)(左面)

A411号别墅外墙主要材料:
铝合金方通、铁艺栏杆、外墙真石漆、塑木地板

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图

别墅外观效果图首层165平方米a411号别墅设计图
